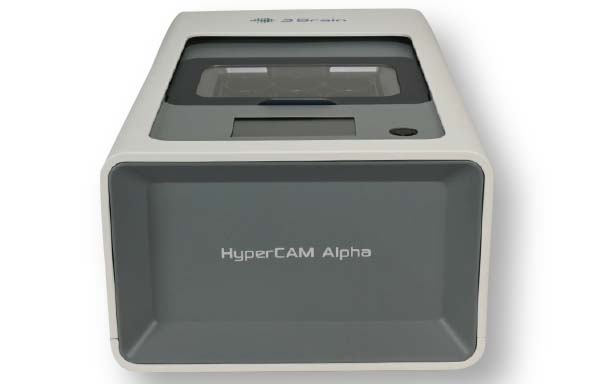

HyperCAM Alpha

商品名 HyperCAM Alpha
品目番号 HCA-2D
ブランド 3Brain
希望販売価格 ¥0
単位 1式(1式)
在庫 無し
販売価格 ¥0
  • マイオーダーシートに追加
  • この商品について問い合わせ
CMOS 技術を利用した高密度微小電極アレイシステム
High Density Microelectrode Array System: HD-MEA


【特徴】
◆13,824電極(2,304x6well) から細胞外電位を同時に測定
◆3.8x3.8mm2 の広い測定可能エリアにより、サイズの大きいサンプルからも測定が可能
◆3D電極プレートにより、オルガノイドや脳スライス内部の細胞から測定が可能(オプション)

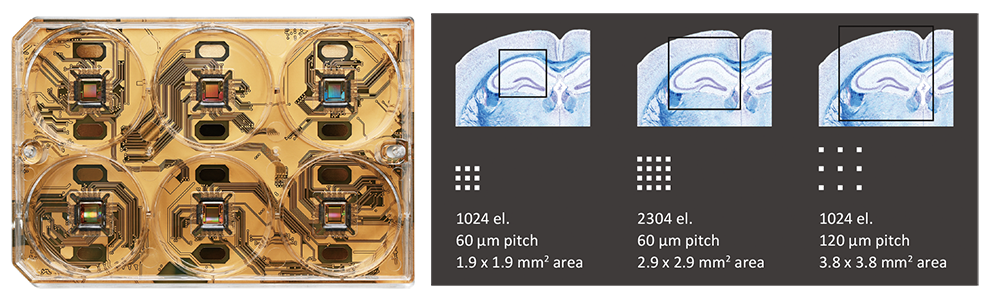

6-well HD-MEAプレート
Single-well プレートと同様に各well 3.8x3.8mm2の測定エリア内に4,096個の電極が60μm間隔で設置されています。6well HD-MEA プレートでは、4,096電極のうちの1,024、もしくは2,304電極/well(下図 3種類のレイアウトから選択)で全well 同時に測定することが可能です。

3Brain_6-HD-MEA_plate

 3D電極プレート
90μmの高さで突き出した構造の先端に電極を設置することで、サンプルの表面ではなく、オルガノイドや脳スライス内部の細胞から電位を測定することができます。2D プレートと同様に4,096個の電極が60μm間隔で設置されているため、高解像度のまま3D 測定が可能です。

3Brain_Electrode-plate

 モデル BioCAM Duplex HyperCAM alpha HyperCAM delta
 カタログNo. BCD-2D HCA-2D HCD-24W
 対応プレートサイズ Single-well 6-well 24-well
 最大同時測定可能電極数 4,096電極 2,304電極/well 1,024電極/well
 センサー領域サイズ 3.8x3.8mm2 3.8x3.8mm2 1.57x1.57mm2
 サンプリングレート 20kHz 20kHz (1,024電極/well)
10kHz (2,304電極/well)
10kHz
 刺激可能電極数 4,096電極 4,096電極/well 1,024電極/well
 3D電極プレート利用 〇* ×
 サイズ(WxDxH) 180x230x42mm 417x248x154mm 530x290x350mm
 重量 2kg 8.5kg 28kg

*3D電極プレートの利用には、別途3D専用モジュールの購入が必要となります。
※予告なく仕様が変更される場合がございます。


構成
・本体
・電源ケーブル
・マニュアル
・保証書
